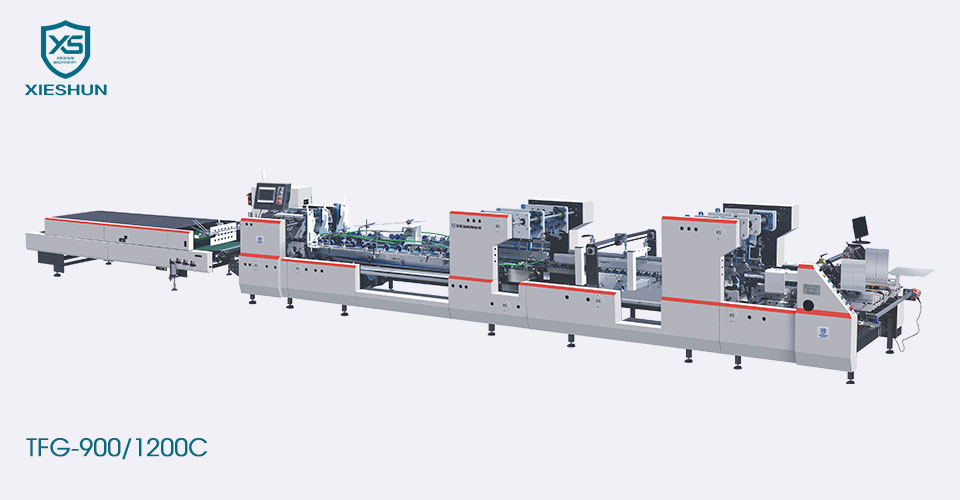

TFG-900/1200C 4/6-kotna serija visokohitrostnih lepilnih zgibkov je idealna za delo s srednjimi in velikimi škatlami v industriji težke embalaže. Njegova zasnova vključuje gnane zgornje nosilce, ki olajšajo natančno zlaganje in zapiranje škatel z mikro žlebovi in valovitih škatel. Opcijska funkcija zložljivega notranjega dviga, hitra menjava dodatkov, enostavna nastavitev skupaj s hitrejšo proizvodno hitrostjo zagotavljajo visoko produktivnost in kakovost dela. Spoznajte najzahtevnejši trg embalaže.
| Model | TFG-900 C | TFG-1200 C |
|---|---|---|
| Primeren material | 200-800g/㎡karton in valovita lepenka N/F&E | |
| Razpon hitrosti | 0-400m/min | |
| Palična hitrost | 30m/min | |
| Največja prazna širina | 900 mm | 1200 mm |
| Dimenzija (L) | 15800 mm | 15800 mm |
| Dimenzija (Š*V) | 1400mm×1900mm | 1850mm×1900mm |
| Mehanska teža | 9T | 10T |
| Mehanska moč | 23,2 kW | 23,2 kW |
| Stisnjen zrak | 6bar | |
| Zmogljivost zračnega kompresorja | 10㎡/h | |
| Kapaciteta rezervoarja za zrak | 60L | |
| Model |
|
TFG-900 C | TFG-1200 C |
|---|---|---|---|
|
A | 160-900 mm | 170-1200 mm |
| B | 100-900 mm | 100-900 mm | |
| E | 70-440 mm | 70-560 mm | |
|
A | 170-850 mm | 170-1050 mm |
| B | 170-900 mm | 170-900 mm | |
| E | 80-440 mm | 80-560 mm | |
|
A | 160-850 mm | 160-1050 mm |
| B | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm | |
|
A | 270-700 mm | 330-1020 mm |
| B | 160-450 mm | 160-450 mm | |
| H | 25-120 mm | 25-120 mm | |
|
A | 270-700 mm | 330-1020 mm |
| B | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm |
|
Podajalnik ◆ Levo in desno stransko pregrado je enostavno dvigniti. ◆ Pas za podajanje papirja enote za podajanje papirja je mogoče neodvisno nastaviti, da se zagotovi gladko in stabilno podajanje papirja. ◆Servo motor, neodvisna regulacija hitrosti za zagotovitev enakomernega razmika papirja. ◆ Sesalna naprava za podajanje papirja (izbirno). |
|
Poravnava ◆ Karton, ki ga pošlje oddelek za podajanje papirja, popravi in vodi oddelek za popravke, da karton teče v ravni črti. ◆ Zgornji tlačni pogon korekcijskega oddelka je mogoče prilagoditi navzgor in navzdol, da se prilagodi različnim debelinam kartona in zagotavlja stabilnost. |
|
Oddelek za predhodno zlaganje ◆ Segmentirane leve in desne zgornje jermenske plošče je mogoče prilagoditi glede na zahteve izdelka, kar je hitro in učinkovito. ◆Učinkovito lahko dokonča 180-stopinjsko predhodno zgibanje kartona na liniji 1 in 135-stopinjsko predhodno zgibanje 3. linije, da optimizira končni učinek oblikovanja. ◆Samopogonski zgornji nosilci，natančno zlaganje za valovite škatle |
|
Zakleni dno Tri skupine strukture tekočega traku, segmentirana funkcija plošče zgornjega pasu, lahko učinkovito premagajo težave pri proizvodnji izdelkov posebne oblike. Srednja zgornja jermenska plošča je snemljiva in jo je mogoče razstaviti in odpraviti napake v skladu z zahtevami izdelka. |
|
4 in 6-kotna naprava ◆Elektronski zložljivi kavelj, ki ga poganja in krmili inteligentni servo motor, je nameščen na dveh neodvisno nadzorovanih servo oseh za natančno vodenje zgibanja vseh loput škatle. ◆ Lahko proizvaja škatle s štirimi in šestimi koti ter druge različne vrste. ◆Vmesnik človek-stroj je inteligentno nastavljen, enostaven za upravljanje, intuitiven in enostaven za razumevanje.
|
|
Spodnja enota za lepljenje ◆ Mehanski levi in desni spodnji lepilni valj, z ločeno zasnovo lepilnega kolesa in lepilnega cilindra, visoka hitrost brez metanja lepila, enostaven za čiščenje in vzdrževanje. ◆Lepilno kolo je široko 5 mm in ga je mogoče zamenjati glede na izdelek. |
|
Zložljiv del ◆3-ploščna struktura prenosnega jermena. ◆Hitrost levega in desnega zunanjega zložljivega traku je mogoče neodvisno natančno nastaviti, da zagotovite natančnost oblikovanja. ◆Samopogonski zgornji nosilci，natančno zlaganje za valovite škatle |
|
Oddelek za prenos ◆ Ločen motor z neodvisno pretvorbo frekvence. ◆Nastavitev zgornjega in spodnjega podaljška pasu je enostavna in enostavna za uporabo. ◆ Opremljen s hitrim elektronskim števcem udarcev. |
|
Nadzorna plošča ◆ Uporabite 10-palčni velik zaslon, enostavno in intuitivno upravljanje. ◆Na voljo je več jezikov. ◆Pomnilniška funkcija in daljinski upravljalnik (izbirno). |
|
Tekoči trak ◆V samodejnem načinu je razmik škatle nastavljen, hitrost jermena in hitrost gostitelja sta sorazmerno povezani, pas pa se premakne, ko fotoelektrika zazna škatlo. ◆V ročnem načinu se jermen premika s konstantno hitrostjo in nanj ne vpliva hitrost gostitelja. ◆Tlačni del uporablja pnevmatsko stiskanje, nadzor tlaka je natančnejši in učinek lepljenja izdelka je bolj zagotovljen. |
