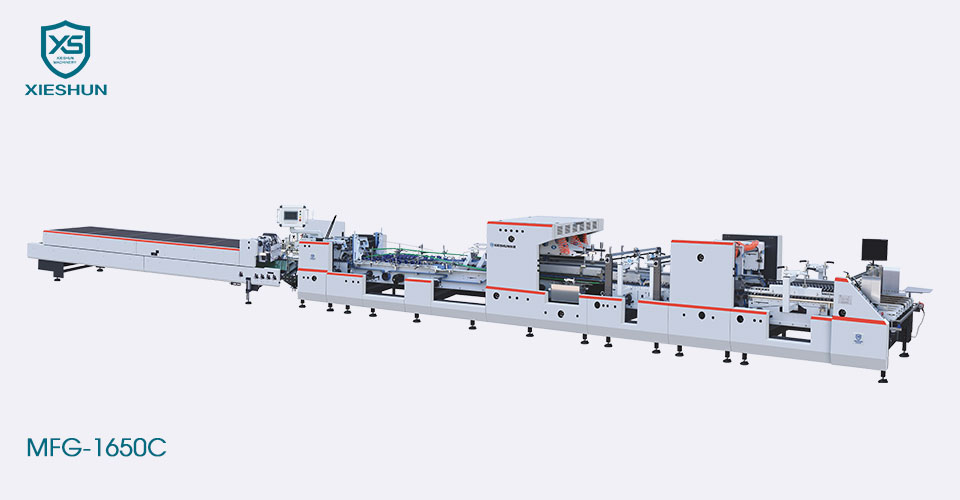

XIESHUN MFG-1650C Avtomatski Heavy Duty 4 in 6 kotni stroj za lepljenje zgibnikov je zasnovan za uporabo v industriji srednje in velike škatle. Ima posebne samopogonske zgornje nosilce za natančno zlaganje škatel z mikro žlebovi in valovitih škatel. Zlaganje poganja neodvisen servo motor za natančen nadzor hitrosti. Stroj vključuje tudi izbirno funkcijo sekundarnega gubanja za poravnavo ribjega repa kartonov, ki so lahko napačno poravnani zaradi razlogov, kot sta nepravilno izrezovanje in gubanje.
| Model | MFG-1650 C |
|---|---|
| Primeren material | 200-800g/㎡karton in valovita lepenka N/F&E |
| Razpon hitrosti | 0-400m/min |
| Palčna hitrost | 30m/min |
| Največja prazna širina | 1650 mm |
| Dimenzija (L) | 1800 mm |
| Dimenzija (Š*V) | 2200mm×1600mm |
| Mehanska teža | 12T |
| Mehanska moč | 29kw |
| Stisnjen zrak | 6bar |
| Zmogljivost zračnega kompresorja | 10㎡/h |
| Kapaciteta rezervoarja za zrak | 60L |
| Model |
|
|
MFG-1650 C |
|---|---|---|---|
|
|
|
z min/mm | z Max/mm |
|
A | 100 mm | 1650 mm |
| B | 180 mm | 1000 mm | |
| E | 85 mm | 815 mm | |
|
A | 200 mm | 1600 mm |
| B | 100 mm | 1000 mm | |
| E | 90 mm | 790 mm | |
|
A | 180 mm | 1600 mm |
| B | 140 mm | 1000 mm | |
| H | 30 mm | 150 mm | |
|
A | 180 mm | 1600 mm |
| B | 140 mm | 1000 mm | |
| H | 30 mm | 150 mm | |
|
A | 220 mm | 1400 mm |
| B | 140 mm | 1000 mm | |
| E | 15 mm | 50 mm |
|
Podajalnik ◆ Levo in desno stransko pregrado je enostavno dvigniti. ◆ Pas za podajanje papirja v enoti za podajanje papirja je mogoče neodvisno nastaviti, da se zagotovi gladko podajanje papirja. ◆Servo motor, neodvisna regulacija hitrosti za zagotovitev enakomernega razmika papirja. ◆ Sesalna naprava za podajanje papirja (izbirno). |
|
Poravnava ◆ Karton, ki ga pošlje enota za podajanje papirja, popravi in vodi korekcijska enota, da karton teče v ravni črti. ◆ Zgornji tlačni pogon korekcijske enote je mogoče prilagoditi navzgor in navzdol, da se prilagodi različnim debelinam kartona in zagotavlja stabilnost. |
|
Oddelek za predhodno zlaganje ◆ Segmentirane leve in desne zgornje jermenske plošče je mogoče prilagoditi glede na zahteve izdelka, kar je hitro in učinkovito. ◆Učinkovito lahko dokonča 180-stopinjsko predhodno zgibanje kartona na liniji 1 in 135-stopinjsko predhodno zgibanje 3. linije, kar optimizira končni učinek oblikovanja. ◆Samovozeči zgornji nosilci，natančno zlaganje za valovite škatle |
|
Zakleni dno Tri skupine strukture tekočega traku, segmentirana funkcija plošče zgornjega pasu, lahko učinkovito premagajo težave pri proizvodnji izdelkov posebne oblike. Srednja zgornja jermenska plošča je snemljiva in jo je mogoče razstaviti in odpraviti napake v skladu z zahtevami izdelka. |
|
4 in 6-kotna naprava ◆Elektronski zložljivi kavelj, ki ga poganja in krmili inteligentni servo motor, je nameščen na dveh neodvisno nadzorovanih servo oseh za natančno vodenje zgibanja vseh loput škatle. ◆ Lahko proizvaja škatle s štirimi in šestimi koti ter druge različne vrste. ◆Vmesnik človek-stroj je inteligentno nastavljen, enostaven za upravljanje, intuitiven in enostaven za razumevanje.
|
|
Spodnja enota za lepljenje ◆ Mehanski levi in desni spodnji lepilni valj, z ločenim lepilnim kolesom in lepilnim cilindrom, visoka hitrost brez metanja lepila, enostaven za čiščenje in vzdrževanje. ◆Lepilno kolo je široko 5 mm in ga je mogoče zamenjati glede na izdelek. |
|
Zložljiv del ◆ Struktura plošče prenosnega jermena s 3 ploščami. ◆Hitrost levega in desnega zunanjega zložljivega traku je mogoče neodvisno natančno nastaviti, da se zagotovi natančnost oblikovanja. ◆Samovozeči zgornji nosilci，natančno zlaganje za valovite škatle |
|
Oddelek za prenos ◆Neodvisna pretvorba frekvence ločenih motorjev. ◆Enostavna nastavitev zgornjega in spodnjega podaljška pasu. ◆ Opremljen s hitrim elektronskim števcem udarcev. |
|
Nadzorna plošča ◆ Uporabite 10-palčni velik zaslon, enostavno in intuitivno upravljanje. ◆Na voljo je več jezikov. ◆ Funkcija pomnilnika in daljinski upravljalnik (izbirno). |
|
Tekoči trak ◆V samodejnem načinu je razmik škatle nastavljen, hitrost jermena in hitrost gostitelja sta sorazmerno povezani, pas pa se premakne, ko fotoelektrika zazna škatlo. ◆V ročnem načinu se jermen premika s konstantno hitrostjo in nanj ne vpliva hitrost gostitelja. ◆Tlačni del uporablja pnevmatsko stiskanje, nadzor tlaka je natančnejši in učinek lepljenja izdelka je bolj zagotovljen. |
