Visokokakovosten stroj za pregledovanje brez povezave AOI XIESHUN ima funkcijo dinamičnega prilagajanja natančnosti zaznavanja, kar olajša natančno nastavitev natančnosti zaznavanja na različnih področjih med postopkom zaznavanja, s čimer se prepreči vpliv na učinkovitost proizvodnje.
Inšpekcijski sistem AOI ima funkcijo regionalnega učenja, ki se lahko med postopkom odkrivanja uči od lokalnih območij, s čimer se izogne težavam z odpadki, ki jih povzroča nestabilna kakovost tiskanja na območjih, ki niso ključna.
Sistem ima funkcijo samodejnega shranjevanja in razvrščanja zaznanih podatkov, kar omogoča zgodovinsko poizvedovanje in statistiko podatkov.
| Neto teža: | približno 2500KGS |

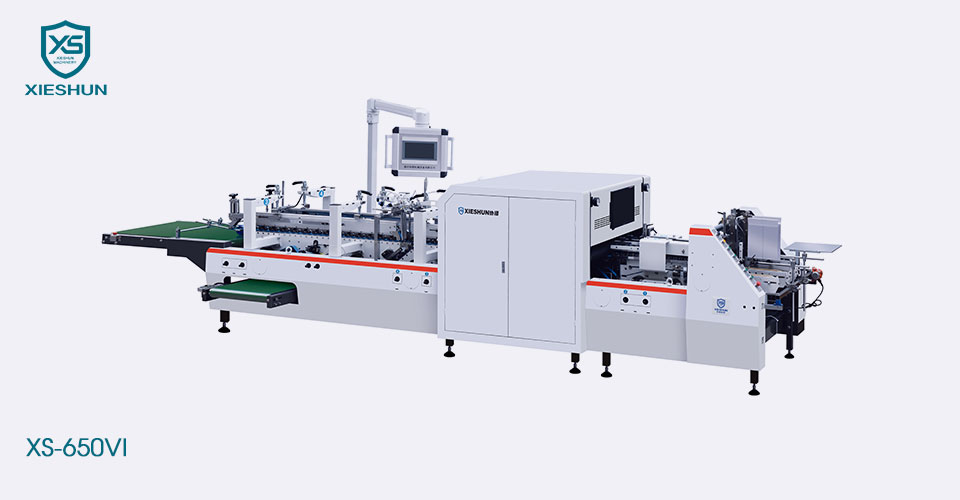

| Skupna velikost: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| Napajanje: | 17 kW |
| Poraba zraka: | 6 Pa |
☞ Celovito odkrivanje različnih napak (manjkajoči tisk, madeži črnila), barvne razlike, pretisk, odstopanje pri izrezovanju, odstopanje vtiska itd. kartonskih škatel med lepljenjem.
☞ Sistem ima funkcijo dinamičnega prilagajanja natančnosti pregleda, kar je priročno za natančno prilagajanje natančnosti pregleda različnih območij med postopkom pregleda, da se prepreči vpliv na učinkovitost proizvodnje.
☞ Sistem ima funkcijo regionalnega učenja. Med postopkom inšpekcijskega pregleda se lahko osredotoči na lokalna področja za učenje, da se izogne težavam z odpadki, ki jih povzroča nestabilna kakovost tiskanja na območjih, ki niso ključna.
☞ Sistem ima funkcijo samodejnega shranjevanja in razvrščanja inšpekcijskih podatkov za priročno zgodovinsko poizvedovanje in statistiko.
Kazalniki delovanja opreme
| Projekt | Indikator |
| Običajna natančnost slikanja tiskalne postaje: | 0,11 mm × 0,125 mm |
| Natančnost slikanja postaje za vtiskovanje: | 0,05 mm × 0,125 mm |
| Postaja za pregled kod: | Zaznati je mogoče najmanj 18 mm črtno kodo |
| Največja velikost zaznavanja: | 500 mm × 420 mm |
| Najmanjša velikost zaznavanja: | 90 mm × 90 mm |
| Najmanjša površina mesta: | 0,08 mm2 |
| Barvna razlika: | △E ≧ 3 |
| Hitrost zaznavanja: | 220m/min |
Funkcije opreme
| Projekt | funkcija |
| Odkrivanje napak | Manjkajoči tisk, umazane lise itd.: Najmanjša površina zaznavanja na sprednji strani: ≧0,08 mm2 Prevleka, optično olje, konkavne in konveksne napake: površina ≧2 mm2 Najmanjše območje zaznave napak pri vročem žigosanju: ≧0,08 mm2 Zaznavanje odstopanja pretiska: ≧0,1 mm Zaznavanje odstopanja pri izrezovanju: ≧0,1 mm Napake črtne kode: Branje: koda napake, podvojena koda Zaznavanje znakov: napačna beseda, manjkajoča beseda, ustrezna črtna koda Zaznavanje videza: madeži, prekinjene črte, popačene črtne kode, napake črne črte črtne kode Lokalno zaznavanje barvne razlike △E ≧ 3 Elab |
| Razvrstitev napak | Standard za odkrivanje napak je brezhibno prilagojen. Za vsako napako je mogoče nastaviti standard zaznavanja napake z ročnim vlečenjem drsnega traku. |
| Enostavno modeliranje | Čas modeliranja za zamenjavo enega izdelka je 3-5 minut; Uporabite shemo čarovnika za modeliranje, da razstavite celoten proces modeliranja na več medsebojno povezanih korakov in vodite operaterje, da korak za korakom izvajajo operacije modeliranja |
| Napačen prikaz | Prikaz slik napak pregledanih izdelkov v realnem času, lokacij pojavljanja napak in informacij o obsegu napak |
|
Podajalnik Neodvisen servo motor poganja spremenljivo hitrost podajanja. Nastavljivi vibracijski motorji. Stranske plošče je mogoče natančno nastaviti po širini surovca.. |
|
Poravnava Neodvisen del z nevzporednim spodnjim nosilcem, ki vodi škatlo do vzporednega oprijemala, ki omogoča popolno poravnavo praznih delov. |
|
Spletni inšpekcijski modul Računalniška delovna postaja za hitro obdelavo slik. Sistem programske opreme za vizualni pregled: Specializirana programska oprema za vizualni pregled PrintingPlus (različica V5.0) Programski modul za splošno odkrivanje napak (različica V1.0) Visokohitrostna enota za vizualno slikanje z japonskimi uvoženimi optičnimi lečami in kanadsko specifičnimi omaricami za tiskanje. |
|
Oddelek za zbiranje okvar • Zgornji in spodnji jermen poganja multi-V jermenski prenosni sistem, da se izognete praskam med transportom. • Pnevmatska izmetna naprava za zmanjšanje prask na škatlah. • Dvopasovni zbiralni sistem na zahtevo. |
|
Oddelek za dostavo Avtomatsko in ročno spreminjanje hitrosti v koordinaciji s fotocelico. Predelani material |
| Model | XS-650VI | |
|
A | 130-650 mm |
| B | 100-600 mm | |
| E | 60-320 mm | |
|
A | 146-600 mm |
| B | 100-600 mm | |
| E | 60-320 mm |
