Stroj za vizualno pregledovanje brez povezave dobavitelja XIESHUN ima dinamično prilagajanje natančnosti zaznavanja, ki omogoča natančno nastavitev natančnosti zaznavanja na različnih področjih med pregledom, da se prepreči vpliv na učinkovitost proizvodnje.
Poleg tega sistem AOI Inspection vključuje regionalne učne zmožnosti, ki omogočajo učenje iz lokalnih območij med pregledom, da se preprečijo težave z odpadki, ki jih povzroča nestabilna kakovost tiskanja na nekritičnih območjih.
Poleg tega sistem avtomatizira shranjevanje in razvrščanje zaznanih podatkov, kar poenostavi pridobivanje zgodovinskih podatkov in statistično analizo.
| Neto teža: | približno 2500KGS |
| Skupna velikost: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| Napajanje: | 17 kW |
| Poraba zraka: | 6 Pa |
☞ Celovito odkrivanje različnih napak (manjkajoči tisk, madeži črnila), barvne razlike, pretisk, odstopanje pri izrezovanju, odstopanje vtiska itd. kartonskih škatel med lepljenjem.
☞ Sistem ima funkcijo dinamičnega prilagajanja natančnosti pregleda, kar je priročno za natančno prilagajanje natančnosti pregleda različnih območij med postopkom pregleda, da se prepreči vpliv na učinkovitost proizvodnje.
☞ Sistem ima funkcijo regionalnega učenja. Med postopkom inšpekcijskega pregleda se lahko osredotoči na lokalna področja za učenje, da se izogne težavam z odpadki, ki jih povzroča nestabilna kakovost tiskanja na območjih, ki niso ključna.
☞ Sistem ima funkcijo samodejnega shranjevanja in razvrščanja inšpekcijskih podatkov za priročno zgodovinsko poizvedovanje in statistiko.
Kazalniki delovanja opreme
| Projekt | Indikator |
| Običajna natančnost slikanja tiskalne postaje: | 0,11 mm × 0,125 mm |
| Natančnost slikanja postaje za vtiskovanje: | 0,05 mm × 0,125 mm |
| Postaja za pregled kod: | Zaznati je mogoče najmanj 18 mm črtno kodo |
| Največja velikost zaznavanja: | 500 mm × 420 mm |
| Najmanjša velikost zaznavanja: | 90 mm × 90 mm |
| Najmanjša površina mesta: | 0,08 mm2 |
| Barvna razlika: | △E ≧ 3 |
| Hitrost zaznavanja: | 220m/min |
Funkcije opreme
| Projekt | funkcija |
| Odkrivanje napak | Manjkajoči tisk, umazane lise itd.: Najmanjša površina zaznavanja na sprednji strani: ≧0,08 mm2 Prekrivni premaz, optično olje, konkavne in konveksne napake: površina ≧2 mm2 Najmanjše območje zaznave napak pri vročem žigosanju: ≧0,08 mm2 Zaznavanje odstopanja pretiska: ≧0,1 mm Zaznavanje odstopanja pri izrezovanju: ≧0,1 mm Napake črtne kode: Branje: koda napake, podvojena koda Zaznavanje znakov: napačna beseda, manjkajoča beseda, ustrezna črtna koda Zaznavanje videza: madeži, prekinjene črte, popačene črtne kode, napake črne črte črtne kode Lokalno zaznavanje barvne razlike △E ≧ 3 Elab |
| Razvrstitev napak | Standard za odkrivanje napak je brezhibno prilagojen. Za vsako napako je mogoče nastaviti standard zaznavanja napake z ročnim vlečenjem drsnega traku. |
| Enostavno modeliranje | Čas modeliranja za zamenjavo enega izdelka je 3-5 minut; Uporabite shemo čarovnika za modeliranje, da razstavite celoten proces modeliranja na več medsebojno povezanih korakov in vodite operaterje, da korak za korakom izvajajo operacije modeliranja |
| Prikaz okvar | Prikaz slik napak pregledanih izdelkov v realnem času, lokacij pojavljanja napak in informacij o obsegu napak |
|
Podajalnik Neodvisen servo motor poganja spremenljivo hitrost podajanja. Nastavljivi vibracijski motorji. Stranske plošče je mogoče natančno nastaviti po širini surovca.. |
|
Poravnava Neodvisen del z nevzporednim spodnjim nosilcem, ki vodi škatlo do vzporednega oprijemala, ki omogoča popolno poravnavo praznih delov. |
|
Spletni inšpekcijski modul Računalniška delovna postaja za hitro obdelavo slik. Sistem programske opreme za vizualni pregled: Specializirana programska oprema za vizualni pregled PrintingPlus (različica V5.0) Programski modul za splošno odkrivanje napak (različica V1.0) Visokohitrostna enota za vizualno slikanje z japonskimi uvoženimi optičnimi lečami in kanadsko specifičnimi omaricami za tiskanje. |
|
Oddelek za zbiranje okvar • Zgornji in spodnji jermen poganja multi-V jermenski prenosni sistem, da se izognete praskam med transportom. • Pnevmatska izmetna naprava za zmanjšanje prask na škatlah. • Dvopasovni zbiralni sistem na zahtevo. |
|
Oddelek za dostavo Avtomatsko in ročno spreminjanje hitrosti v koordinaciji s fotocelico. Predelani material |

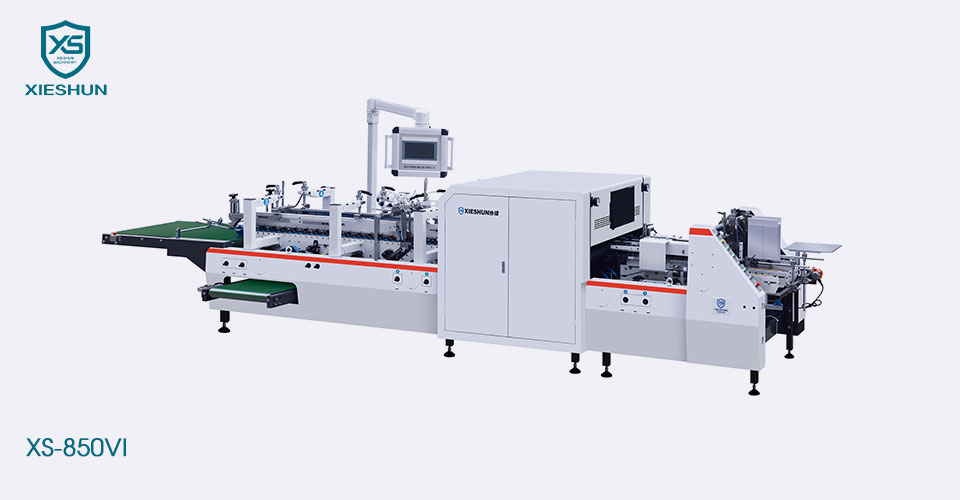

| Model | XS-850VI | |
|
A | 160-850 mm |
| B | 100-900 mm | |
| E | 70-420 mm | |
|
A | 170-800 mm |
| B | 170-900 mm | |
| E | 80-420 mm |
